產品名稱：LWQ系列氣體智能渦輪流量計
一、概述
LWQ系列氣體智能渦輪流量計是我公司按照GB/T32201-2015標準并結合國內外流量儀表技術而研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的精密計量儀表，低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，使得LWQ系列流量計成為一種能準確計量氣體累積量的商業貿易計量儀表。
該流量計廣泛應用于：城市管線（網）燃?xì)獾挠嬃俊⒐I(yè)燃?xì)獾挠嬃俊⑷細庹{(diào)壓站的計量、能源管理以及其它各種無腐蝕性氣體的計量或流量控制等場合。
該產品經國家防爆產品質檢部門按GB3836-2000《爆炸性氣體環境用電氣設備第1部:
通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”》標準檢驗合格，防爆標志為ExdIICT6Gb（隔爆型）,ExdIIBT4, ExiaIICT4,（本安型）。適用于含IIA,IIB,IIC 類T1~T2溫度組別爆炸性氣體混合物的0（僅本安型）1.2區危險場所。
二、主要特點
 滿足GB/T32201-2015標準的技術要求可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償和壓縮因子修正，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；
流量范圍寬（Qmin/Qmax=20:1)，重復性好，精度高（可達1.0級），壓力損失小，起始流量低；
具有八段儀表系數設定及自動修正的功能；
采用專用一體化整流器，對流量計的前后直管段安裝要求低（前為≥2DN ，下游無要求）；
內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀；
對壓力、溫度傳感器的故障能自行診斷，并直接顯示在LCD屏上；
一節鋰電池可連續使用五年以上，并具有電池欠壓兩級報警輸出功能，更適合與IC卡管理系統的配套使用；
智能流量積算儀可以任意角度定位（轉動角度為350°），使流量計在各種安裝條件下的讀數更方便，更直接；
特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，可永久性保存；
 儀表就具有RS-485通訊接口功能,并配備功能強大,界面豐富的數據管理軟件系統,可打印各自動生成的圖表;
儀表具有防爆及防護功能，防爆標志為ExdⅡBT6Gb,防護等級IP65
根據用戶要求,可提供壓力,溫度定值設置之功能,特別適用于介力,溫度相對穩定的場合
三、流量計的型號規格及基本參數（表1）
|
型號
|
公稱通徑
DN( mm )
|
始動流量
( m3/h )
|
流量范圍
( m3/h )
|
壓力等級
（MPa）
|
殼體
材質
|
準確度
(級)
|
|
LWQ-25
|
DN25(R1)
|
≤0.8
|
2.5～25
|
1.6
2.5
4.0
|
不銹鋼
鋁合金
|
精度1.0級時，允許誤差為：
Qmin～0.2Qmax:±2%
0.2Qmax～Qmax:±1%
精度1.5級時，允許誤差為：
Qmin～0.2Qmax:±3.0%
0.2Qmax～Qmax:±1.5%
|
|
DN25(R2)
|
≤1.3
|
5～50
|
|
LWQ-32
|
DN32(R1)
|
≤1.3
|
4～40
|
不銹鋼
|
|
DN32(R2)
|
≤1.5
|
6～60
|
|
LWQ-40
|
DN40(R1)
|
≤1.1
|
5～50
|
|
DN40(R2)
|
≤1.5
|
6～60
|
|
LWQ-50
|
DN50(R1)
|
≤1.5
|
6～65
|
不銹鋼
鋁合金
|
|
DN50(R2)
|
≤2.0
|
10～100
|
|
DN50(R3)
|
≤3.0
|
10～160
|
|
LWQ-65
|
DN65(R1)
|
≤2.0
|
10～100
|
不銹鋼
|
|
DN65(R2)
|
≤5.0
|
13～250
|
|
LWQ-80
|
DN80(R1)
|
≤3.5
|
8～160
|
不銹鋼
鋁合金
|
|
DN80(R2)
|
≤5.0
|
13～250
|
|
DN80(R3)
|
≤6.0
|
20～400
|
|
LWQ-100
|
DN100(R1)
|
≤5.0
|
13～250
|
1.6
2.5
4.0
|
不銹鋼
鋁合金
|
|
DN100(R2)
|
≤9.0
|
20～400
|
|
DN100(R3)
|
≤15.0
|
32～650
|
|
LWQ-125
|
DN125
|
≤15.0
|
40～800
|
不銹鋼
|
|
LWQ-150
|
DN150(R1)
|
≤10.0
|
32～650
|
|
DN150(R2)
|
≤14.0
|
50～1000
|
|
DN150(R3)
|
≤16.0
|
80～1600
|
|
LWQ-200
|
DN200(R1)
|
≤14.0
|
50～1000
|
1.6
2.5
|
不銹鋼
|
|
DN200(R2)
|
≤20.0
|
80～1600
|
|
DN200(R3)
|
≤25.0
|
125～2500
|
（表1）
注：①表中所列的流量范圍為產品出廠檢定時的流量范圍（常溫、常壓下ρ=1.205kg/m3）；
②隨著壓力的增大，流量范圍也隨之?dāng)U大；
③ R1、R2、R3分別代表同一口徑時較小、中等、較大的流量范圍；
④未特殊說明,產品均按1.5級出廠；
⑤其他流量范圍,請在訂貨時說明；
四、流量計的外形尺寸

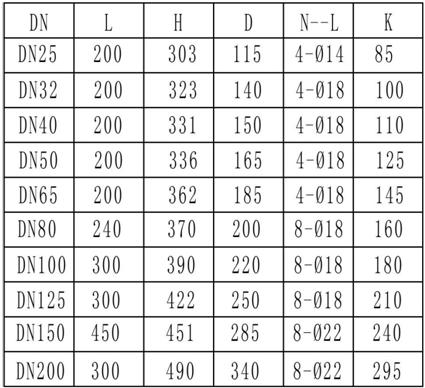

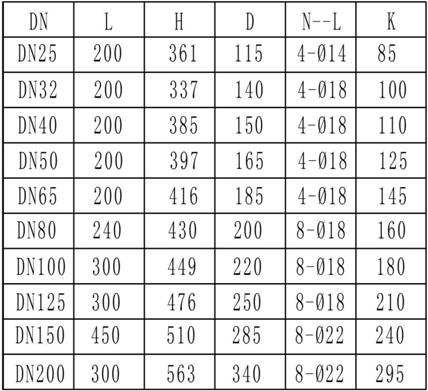

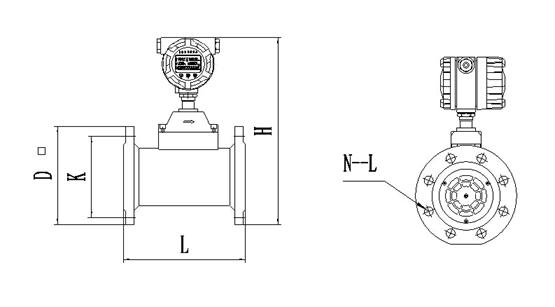

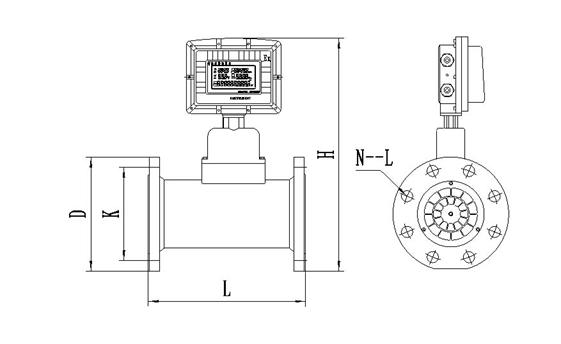

流量計采用法蘭連接方式，法蘭尺寸執行化工部GB/T 20592-2009標準,流量計外形見組圖4，尺寸列于表2中（此表為PN1.6MPa時的法蘭尺寸）。
（組圖4）
單位：mm
|
